Vad är en kompressionslastcell?
En kompressionslastcell är en av de huvudsakliga kategorierna eller typerna av lastceller som vanligtvis finns inom vägningsbranschen. Andra typer inkluderar till exempel spänning, balk och enskild punkt. Kompressionslastceller, som deras namn antyder, mäter tryck- eller krosskrafter och installeras vanligtvis under det som ska mätas eller vägas. Till skillnad från spänningslastceller är dessa enriktade och är endast utformade för att mäta nedåtriktad kompression. (Spänningslastceller tenderar också att kunna mäta kompression.)
De faktiska interna funktionerna hos en kompressionslastcell kan variera ganska mycket. De kan vara baserade på skjuvning, böjning, ring-torsion eller kolumnmätningar. Trots att användningarna kan vara ganska olika är en av huvudapplikationerna för dessa typer av lastceller inom mycket hög kapacitet statisk vägning, som i silos och fordonsskalar.
Arbetsprincip
Kompressionslastceller, liksom alla andra moderna lastceller, är i huvudsak omvandlare som omvandlar kraft eller vikt till en elektrisk signal. De gör detta med hjälp av töjningsgivare som är fästa vid lastcellens kropp. När den är under kompressiv belastning deformeras lastcellens kropp något. Detta upptäcks av töjningsgivarna som deformeras i samklang med kroppen, vilket resulterar i en ändring av spänningen. Denna spänningsignal är proportionell mot den ursprungliga kraften eller vikten och kan därmed användas för att beräkna den.
Design

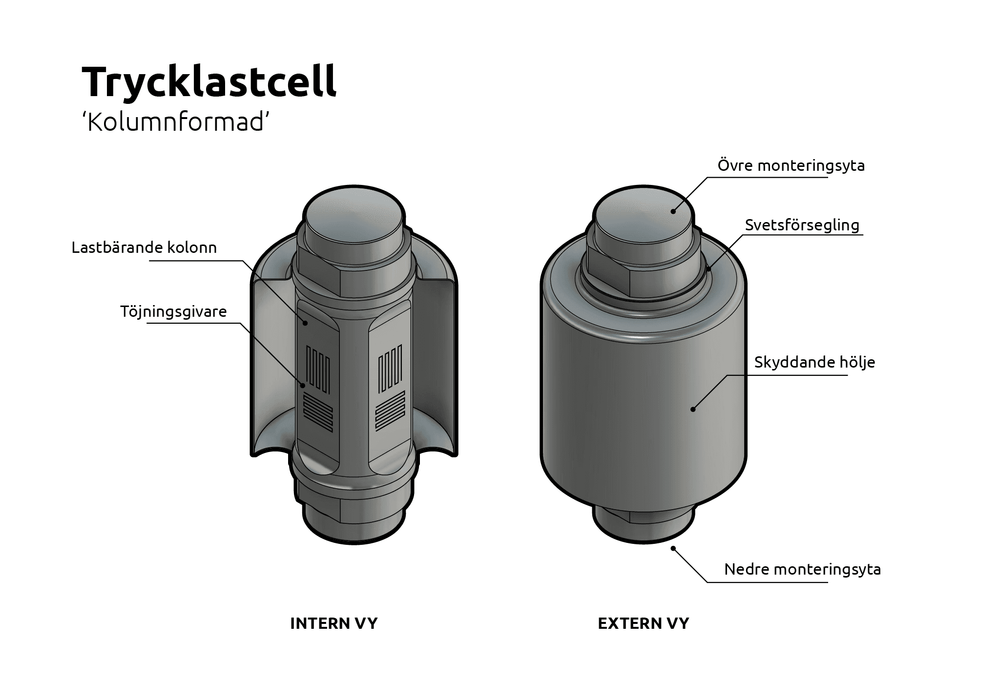

Ett klassiskt exempel på en kompressionslastcell är kolumn- eller burkstilslastcellen. Dessa är vanligtvis cylindriska enheter med en monteringsyta i toppen och botten. Inuti finns en central kärna eller kolumn som fungerar som lastbärande element. Töjningsgivare är bundna till ytan av denna kolumn, orienterade på ett sätt som gör att de kan detektera deformationerna som uppstår under belastning. Vanligtvis är lastcellen innesluten i ett yttre hölje för skydd och isolering av de interna elementen från miljön. Många är hermetiskt förseglade för användning i hårda eller farliga miljöer.
Dessa lastceller är robusta och noggranna lösningar som passar för tillämpningar som innefattar högkapacitativ statisk vägning. Det är viktigt att cellerna är korrekt inriktade under installationen för att säkerställa noggranna avläsningar. Vanligtvis uppnås detta genom att koppla dem med speciellt utformad monteringsutrustning.
Andra vanliga konstruktioner för kompressionslastceller inkluderar knappastceller, som är kompakta och lågprofilerade och ofta används inom test- och mätapplikationer. Dessutom har genomgående eller donutlastceller en central öppning så att apparaturen kan passera genom den. Ett exempel på en sådan applikation finns inom ett övervakningssystem för pumpar inom olje- och gasindustrin.
Flintec-produkter
Flintec har flera olika kompressionslastceller till försäljning, som rymmer både stora och små volymordrar. Alla våra produkter tillverkas helt av oss, vilket säkerställer högkvalitativa material och utmärkt byggkvalitet. Om du behöver något unikt kan vi hjälpa dig med en anpassad lösning. Som en del av vårt tjänsteutbud inkluderar våra möjligheter mekanisk design, elektrisk och programvaruutveckling, testning och kalibrering, reglerande och certifieringsstyrning, liksom fullständigt projektstyrda projekt.
