Che cos'è una cella di carico a compressione?
La cella di carico a flessione, nota anche come cella di carico a compressione, rappresenta una delle principali categorie o tipi di celle di carico che si trovano comunemente nel settore della pesatura. Altri tipi di celle di carico includono, ad esempio: flessione, trazione e single point. Le celle di carico a compressione, come suggerisce il nome, misurano la forza di spinta o di schiacciamento e sono tipicamente installate al di sotto di ciò che deve essere misurato o pesato. A differenza delle celle di carico a tensione, sono unidirezionali, progettate solo per misurare la compressione verso il basso. (Anche le celle di carico a tensione sono in grado di misurare anche la compressione).
I principi di funzionamento posso essere vari. Possono essere basati su misure di taglio, flessione, torsione. Sebbene gli usi possano essere piuttosto diversi, una delle principali applicazioni per questo tipo di celle di carico è la pesatura statica ad altissima capacità, come silos e piattaforme pesa veicoli.
Principio di funzionamento
Le celle di carico a compressione, come tutte le altre celle di carico moderne, sono essenzialmente trasduttori che convertono forza o peso in un segnale elettrico. Lo fanno attraverso gli estensimetri attaccati al corpo della cella di carico. In caso di carico di compressione, il corpo della cella di carico si deforma leggermente. Ciò viene rilevato dagli estensimetri che si deformano all'unisono con il corpo, provocando una variazione di tensione. Questo segnale di tensione è proporzionale alla forza o al peso iniziale e può quindi essere utilizzato per calcolarlo.
Design

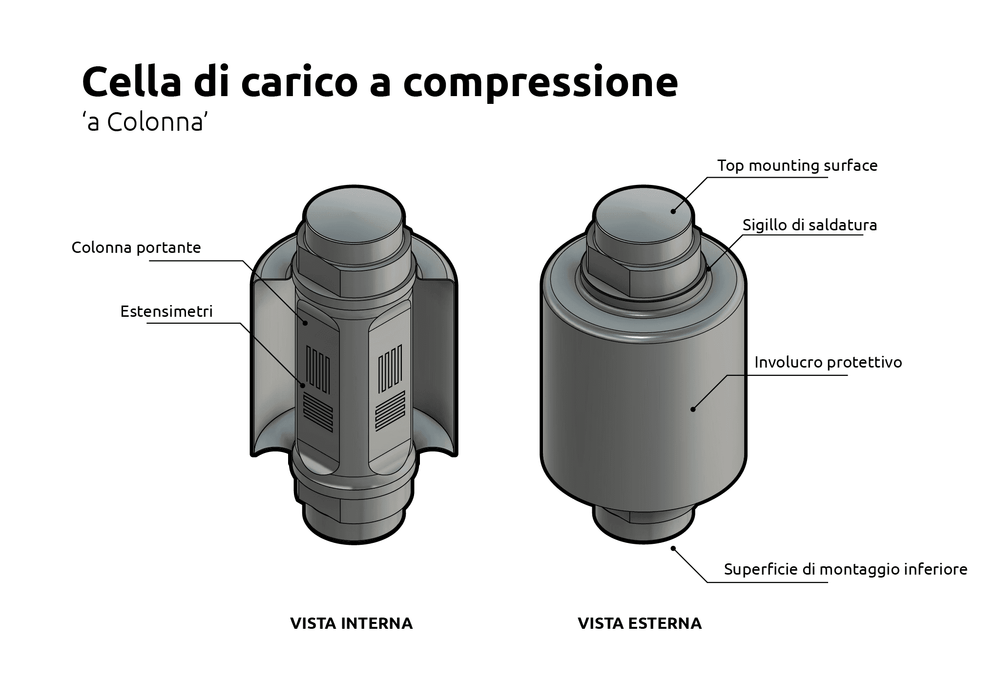

Un classico esempio di cella di carico a compressione è la cella di carico in stile canister o colonna. Si tratta in genere di dispositivi di forma cilindrica con una superficie di montaggio all'estremità superiore e inferiore. All'interno c'è un nucleo centrale, o una colonna, che funge da elemento portante. Gli estensimetri sono collegati alla superficie di questa colonna, orientati in modo tale da rilevare le deformazioni che si verificano sotto sforzo. Di solito, la cella di carico è racchiusa in una guaina esterna per la protezione e l'isolamento degli elementi interni. Molte chiuse ermeticamente per l'uso in ambienti difficili o pericolosi.
Queste celle di carico sono soluzioni robuste e precise, adatte ad applicazioni che prevedono la pesatura statica ad elevate capacità. È fondamentale che le celle siano correttamente allineate durante l'installazione, per garantire letture accurate. In genere ciò si ottiene accoppiandoli con kit di montaggio appositamente progettati.
Altri design comuni per celle di carico a compressione includono celle di carico a bottone, compatte e di basso profilo spesso utilizzate nelle applicazioni di test e misurazione. Inoltre, esistono a foro passante o ad anello, esse presentano un'apertura centrale in modo che il componente possa passare attraverso. Un esempio di tale applicazione è in un sistema di monitoraggio delle pompe nell'industria petrolifera e del gas.
Gamma prodotti Flintec
Flintec ha una vasta gamma di celle di carico a flessione, in grado di soddisfare ordini di grandi e piccoli volumi. Tutti i nostri prodotti sono interamente realizzati da noi, garantendo materiali di alta qualità ed eccellente qualità costruttiva. Se hai bisogno di un prodotto personalizzato, possiamo aiutarti con una soluzione dedicata. Siamo in grado di offrire diversi servizi, tra cui progettazione meccanica, sviluppo elettrico e software, test e calibrazione, governance normativa e di certificazione, fino a progetti interamente customizzati.
