Capteur de force pour presse JF1 (2 – 100kN)

Le JF1 est un capteur de force à pont complet de jauges conçu pour les applications de contrôle d’assemblage.

Réalisé en acier inoxydable et de construction robuste, il garantit une haute précision et une excellente répétabilité de la mesure de la surveillance de la force lors des opérations d’assemblage. La conception bas-profil permet au JF1 d’être facilement intégré aux machines d’assemblage.

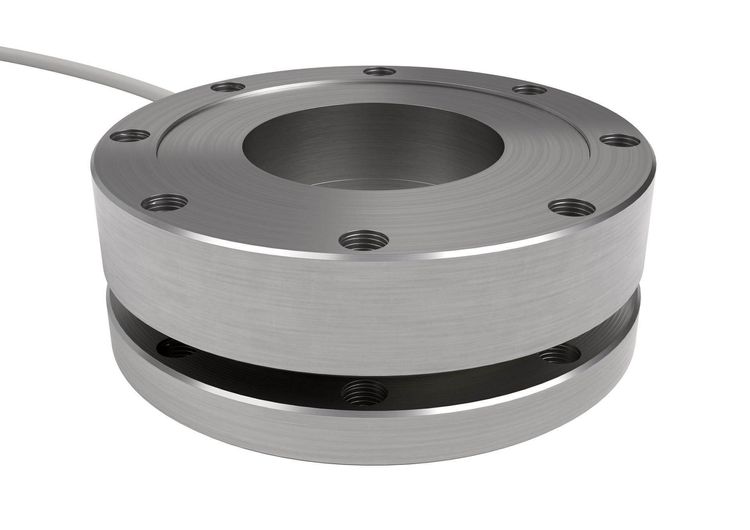

JF1 miniature press force sensor

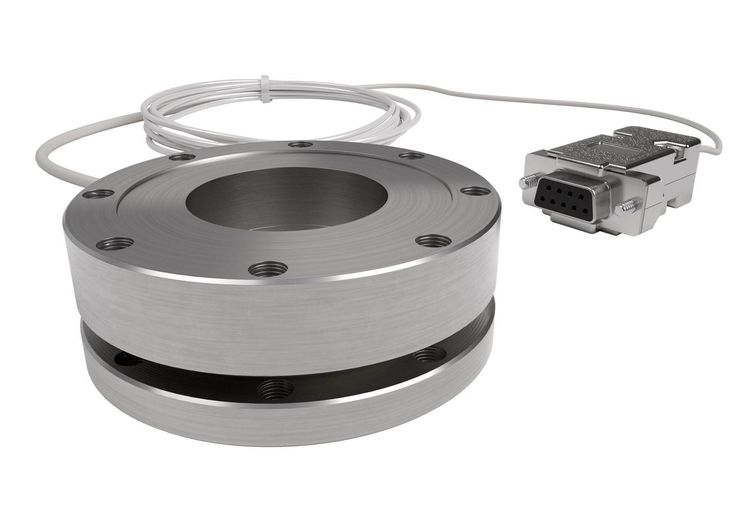

JF1 miniature press force sensor with TEDS connector

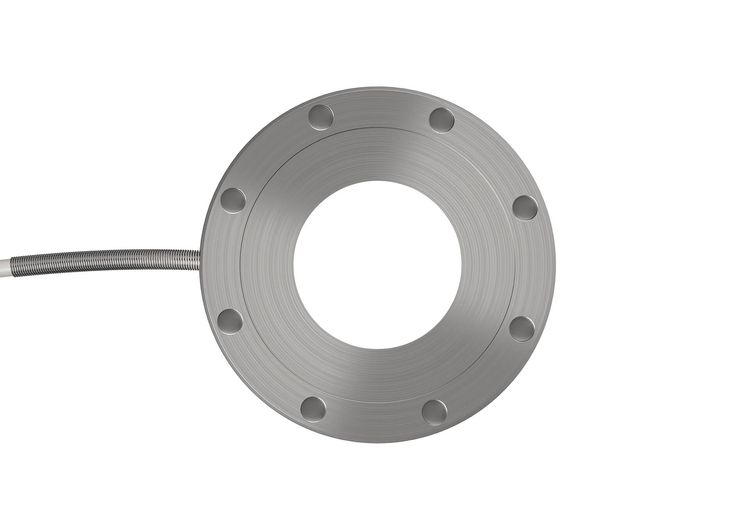

JF1 miniature press force sensor, top-down view

Vue D’ensemble

Disponible dans une gamme de capacités standard de 2kN à 100kN, le JF1 est conçu pour mesurer des forces en compression.

La sortie en mV/V offre une excellente stabilité à long terme et garantit des performances élevées même dans les applications nécessitant plus de 1 million de cycles de charge.

Le JF1 peut être équipé d’une sortie par câble ou de connecteurs industriels standard.

Téléchargements

Caractéristiques principales

  • Haute précision ± 0,25%
  • Bas-profil
  • Mesure de la force en compression
  • Construction en acier inoxydable
  • Page de compensation en température  -15°C à + 70°C
  • Indice de protection IP60

Applications

Emmanchement, sertissage et toutes applications d’assemblage sur presses.
