Capteur de force miniature en “S” ISA (1 – 10lb)

Le capteur miniature en « S » ISA est conçu pour les applications générales de test et mesure ainsi que pour la surveillance et le contrôle de machines.

Sa conception compacte permet d’intégrer facilement l’ISA dans des machines ou des équipements d’essai – il convient idéalement aux machines d’emballage, aux machines d’assemblage ou aux équipements de test de fin de ligne.

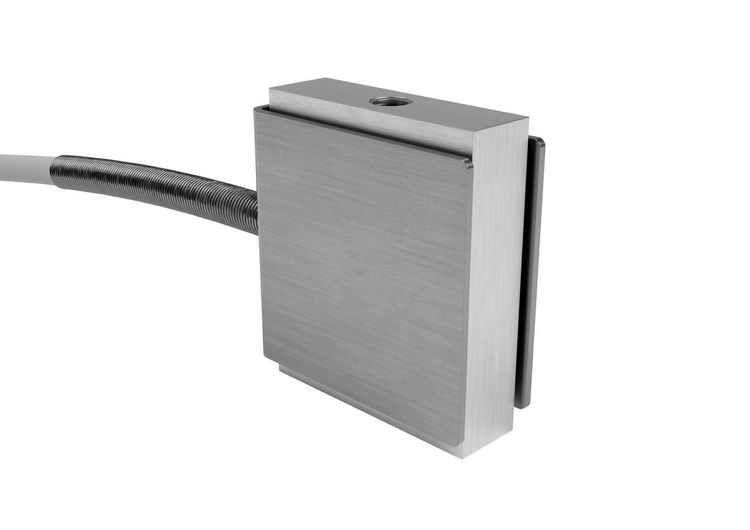

isa-isb-miniature-sbeam-force-sensor

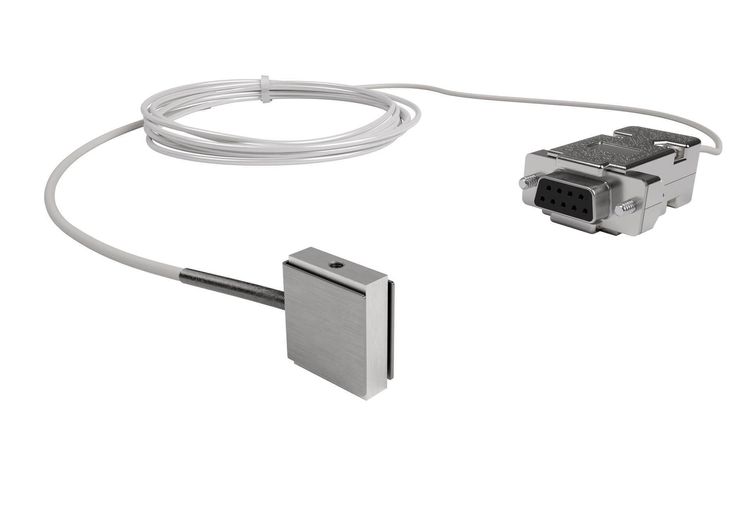

ISA and ISB miniature s-beam force sensor with TEDS connector

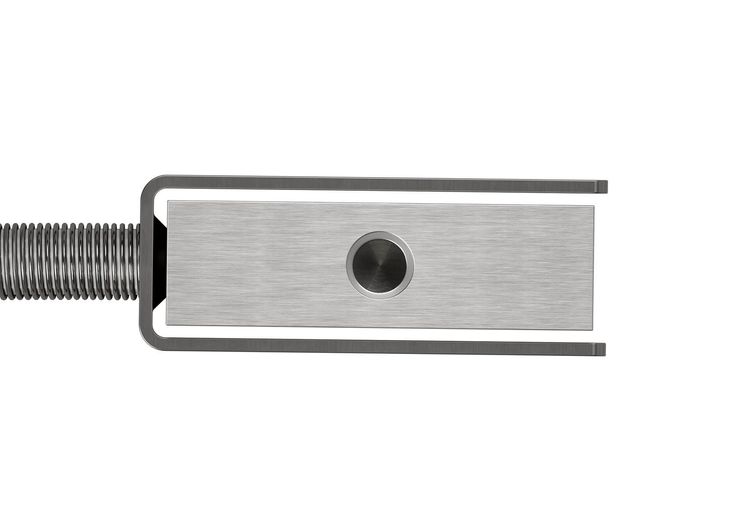

ISA and ISB miniature s-beam load cell top-down view

Vue d’ensemble

Disponible dans une gamme de capacités standard de 1lb à 10lb, l’ISA est conçu pour mesurer des forces en traction et en compression. La technologie de jauges de contrainte en pont complet offre une excellente stabilité à long terme et garantit des performances élevées même dans les applications nécessitant plus de 1 million de cycles de charge. Intégrant une protection contre les surcharges, l’ISA fonctionne en traction et en compression.

Construit en aluminium de haute qualité, le capteur est protégé par un capot en acier inoxydable.

L’ISA peut être équipé d’une sortie par câble ou de connecteurs industriels standard. En tant qu’aide supplémentaire aux intégrateurs, l’ISA peut être équipé d’une puce TEDS (Transducer Electronic Data Sheet) qui en fait un capteur « intelligent » intégrant une puce mémoire stockant des données de fabrication et d’étalonnage.

Téléchargements

Caractéristiques principales

  • Haute précision ± 0,1%
  • Conception compacte
  • Protection intégrée contre les surcharges
  • Mesure de la force en traction et compression
  • Faible poids
  • Construction en aluminium
  • Plage de température compensée -15°C à + 70°C
  • Indice de protection IP40

Applications

Applications générales de test et mesure ainsi que de surveillance et de contrôle de machines. Idéal pour les machines d’emballage, machines d’assemblage ou équipements de test de fin de ligne.
