Capteur de force de faible hauteur AP5 (1 – 10kg)

Le modèle AP5 est un capteur de force compact de très faible capacité, adapté à de nombreuses applications de mesure.

Une conception bas profil et diamètre réduit facilite la mise en œuvre, même dans des espaces confinés au sein de machines d’assemblage ou d’équipements de test.

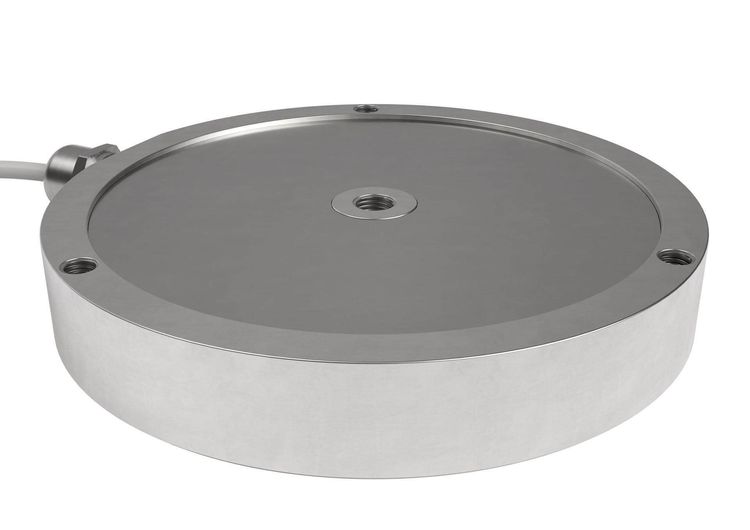

AP5 miniature force sensor

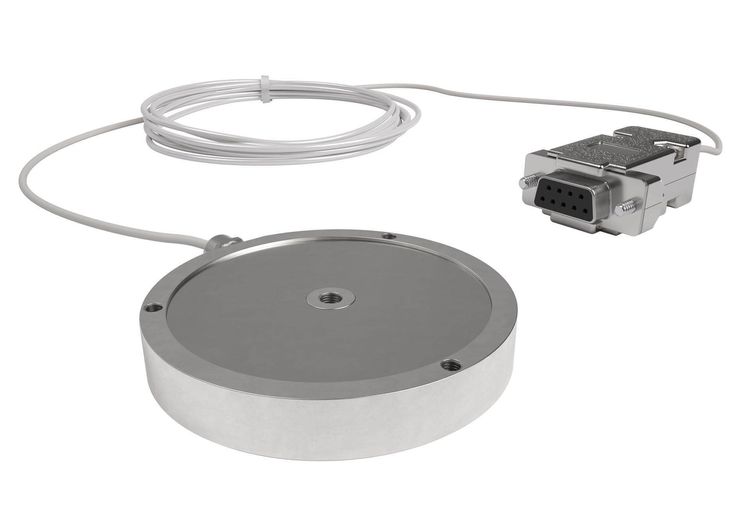

AP5 miniature force sensor with wired DB9 connector

Description

Il garantit des mesures très précises de forces en compression grâce à un montage simplifié et à une introduction de charge par un trou central.

La technologie de jauges de contrainte collées en pont complet offre une excellente stabilité à long terme et garantit des performances élevées même dans les applications nécessitant plus de 1 million de cycles de charge.

Un signal de sortie amplifié est disponible en option avec nombre de types et longueurs de câbles et de connecteurs. En tant qu’aide supplémentaire aux intégrateurs, l’AP5 peut être équipé d’une puce TEDS (Transducer Electronic Data Sheet) qui en fait un capteur « intelligent » intégrant une puce mémoire stockant des données de fabrication et d’étalonnage.



Téléchargements

Caractéristiques principales

  • Grande précision ± 0.1%
  • Conception faible hauteur
  • Très faible capacité
  • Léger
  • Montage simplifié par 3 vis
  • Mesure de force en compression
  • Corps en aluminium avec opercules en acier inoxydable
  • Plage de compensation en température de -15°C à + 70°C
  • Indice de protection IP40

applications

  • Applications générales de test et mesure
  • Contrôle de machines d’assemblage
