Capteur de force avec embouts filetés Y1 (50N – 5,000kN)

La gamme des capteurs de force miniatures avec embouts filetés Y1 est conçue pour les applications générales de test et mesure ainsi que pour la surveillance et le contrôle de machines.

Les filetages permettent à l’Y1 d’être facilement monté dans l’équipement d’essai où les forces de traction et de compression nécessitent une surveillance.

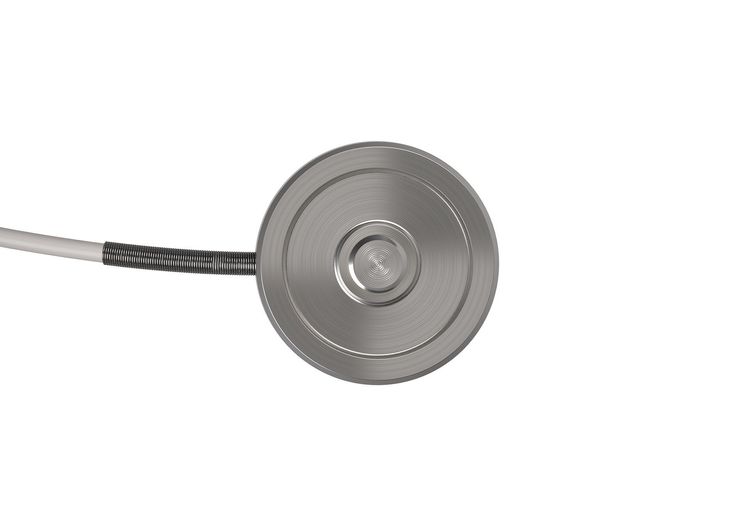

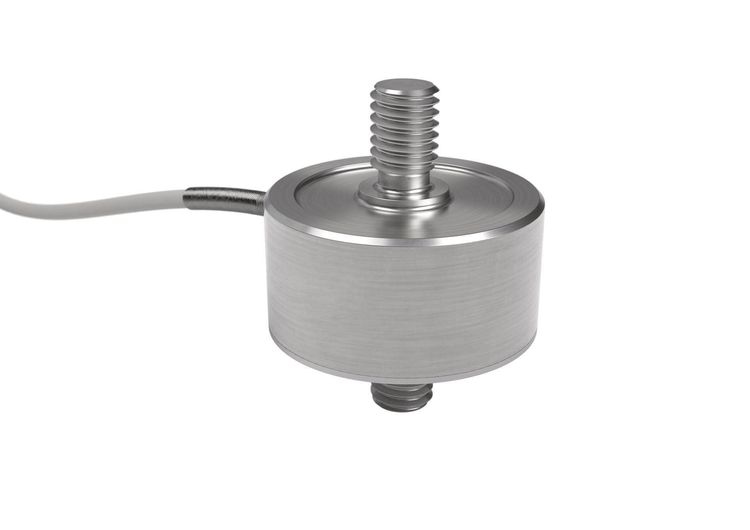

Y1 in-line threaded force sensor

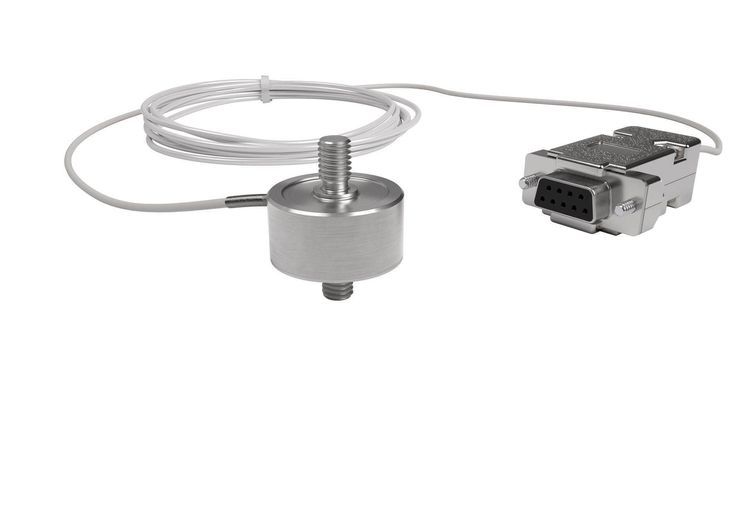

Y1 in-line threaded force sensor with TEDS connector

Vue d’ensemble

Disponible dans une gamme de capacités standard de 50N à 5,000kN, l’Y1 est un capteur à jauges de contrainte en pont complet offrant une excellente stabilité à long terme et garantissant des performances élevées même dans les applications nécessitant plus de 1 million de cycles de charge.

Afin d’assurer d’excellentes performances à long terme dans des environnements difficiles, il est construit en acier inoxydable de haute qualité et protégé par un capot en époxy collé.

L’Y1 peut être équipé d’une sortie par câble ou de connecteurs industriels standard. En tant qu’aide supplémentaire aux intégrateurs, l’Y1 peut être équipé d’une puce TEDS (Transducer Electronic Data Sheet) qui en fait un capteur « intelligent » intégrant une puce mémoire stockant des données de fabrication et d’étalonnage.

Téléchargements

Caractéristiques principales

  • Haute précision ± 0,25%
  • Conception compacte
  • Mesure de force en traction et compression
  • Faible poids
  • Construction en acier inoxydable
  • Plage de température compensée -15°C à +70°C
  • Indice de protection IP64

Applications

Applications générales de test et mesure ainsi que de surveillance et de contrôle de machines. Idéal pour les machines d’emballage, machines d’assemblage ou équipements de test de fin de ligne.
