Capteur de force galette intelligent Q1 (200 – 500N)

La famille Q1 est une gamme de capteurs de force à pont complet de jauges équipés d’un amplificateur intégré avec zéro et gain ajustables électroniquement.

.

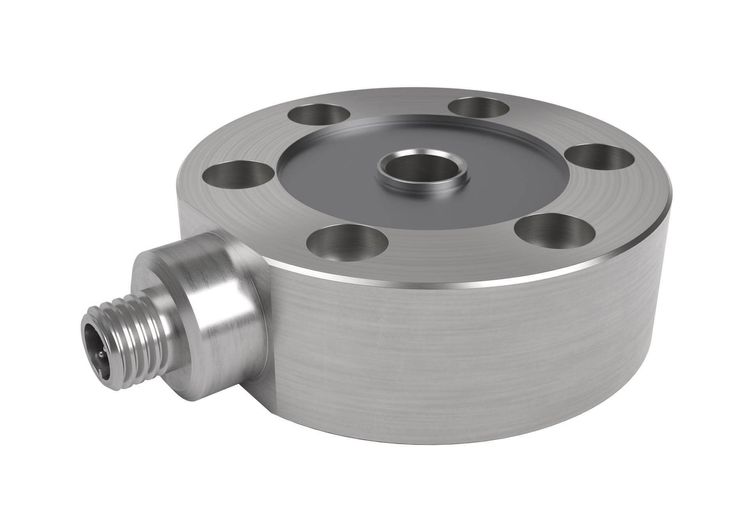

Q1 miniature smart low-profile force sensor
Q1 miniature smart low-profile force sensor, top-down view

Vue d’ensemble

Ce capteur robuste et précis bénéficie d’une conception interne multi-lames assurant une mesure répétable et de haute précision même en présence de forces latérales indésirables. La conception et la construction du capteur intelligent Q1 en font un choix idéal pour de nombreuses applications de test et mesure, soit comme un capteur utilisé seul soit intégré dans une machines de production ou d’assemblage.

Disponible dans des capacités standards de 200N et 500N, le Q1 est conçu pour la mesure de force de traction et de compression.

La construction entièrement en acier inoxydable et hermétiquement scellée garantit stabilité à long terme et performances élevées même dans les applications nécessitant plus de 1 million de cycles de charge.

Le Q1 est disponible avec un connecteur mâle M12 à 8 broches offrant un indice de protection IP68.

Téléchargements

Caractéristiques principales

  • Haute précision ± 0,1%
  • Sortie 4-20mA
  • Offset et gain réglables par l’utilisateur (zéro et pleine échelle – PE) à 50% de PE
  • Bas-profil
  • Mesure de force en traction et compression
  • Construction en acier inoxydable
  • Plage de température compensée -10°C à +50°C
  • Hermétiquement scellé avec indice de protection IP68

Applications

Applications générales de test et mesure ainsi que de surveillance et de contrôle de machines. Idéal pour les machines d’emballage, machines d’assemblage ou équipements de test de fin de ligne.
