Capteur de force en compression MHT1 (1 – 200kg)

Le MHT1 constitue une famille de capteurs de force miniatures conçue pour les applications générales de test et mesure ainsi que pour la surveillance et le contrôle de machines.

Sa conception bas-profil et faible diamètre permet d’intégrer facilement le MHT1 dans des machines ou des équipements d’essai – il convient idéalement aux machines d’emballage, aux machines d’assemblage ou aux équipements de test de fin de ligne.

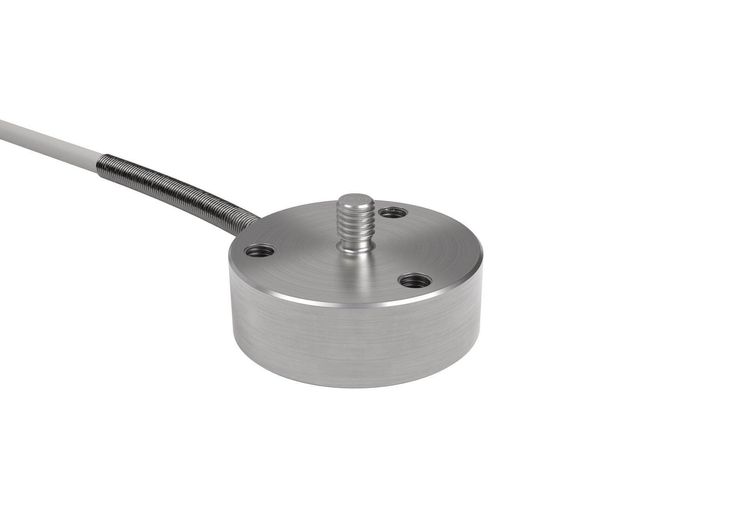

MHT1 miniature compression force sensor with M3 threaded screw

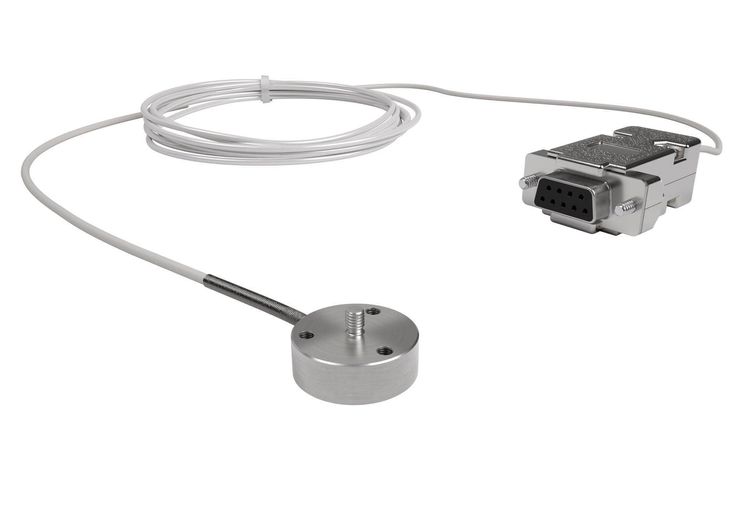

MHT1 miniature compression force sensor with M3 threaded screw and TEDS connector
MHT1 miniature compression force sensor with M3 threaded screw, top-down view

Vue d’ensemble

Disponible dans une gamme de capacités standard de 1kg à 200kg, le MHT1 est conçu pour mesurer des forces  en compression. La technologie de jauges de contrainte en pont complet offre une excellente stabilité à long terme et garantit des performances élevées même dans les applications nécessitant plus de 1 million de cycles de charge.

Construit en aluminium (1kg -20kg) ou en acier inoxydable (50kg-200kg) le capteur est protégé par un capot en époxy collé.

The MHT1 peut être équipé d’une sortie par câble ou de connecteurs industriels standard. En tant qu’aide supplémentaire aux intégrateurs, le MHT1 peut être équipé d’une puce TEDS (Transducer Electronic Data Sheet) qui en fait un capteur « intelligent » intégrant une puce mémoire stockant des données de fabrication et d’étalonnage.

Téléchargements

Caractéristiques principales

  • Haute précision ± 0,5%
  • Bas-profil
  • Faible diamètre
  • Mesure de force en compression
  • Faible poids
  • Aluminium (1kg-20kg) et acier inoxydable (50-200kg)
  • Plage de température compensée -15°C à + 70°C
  • Indice de protection IP64

Applications

Applications générales de test et mesure ainsi que de surveillance et de contrôle de machines. Idéal pour les machines d’emballage, machines d’assemblage ou équipements de test de fin de ligne.
