Capteur de force à trou lisse central MBD2 (10 – 5,000lb)

Le MBD2 constitue une famille de capteurs de force miniatures conçue pour les applications générales de test et mesure ainsi que pour la surveillance et le contrôle de machines.

Sa conception compacte permet d’intégrer facilement le MBD2 dans des machines ou des équipements d’essai – il convient idéalement aux machines d’emballage, aux machines d’assemblage ou aux équipements de test de fin de ligne.

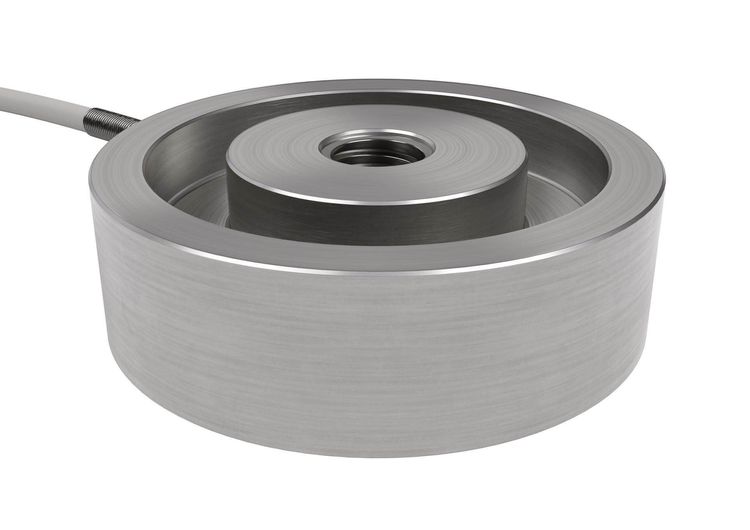

MBD2 miniature thru-hole force sensor

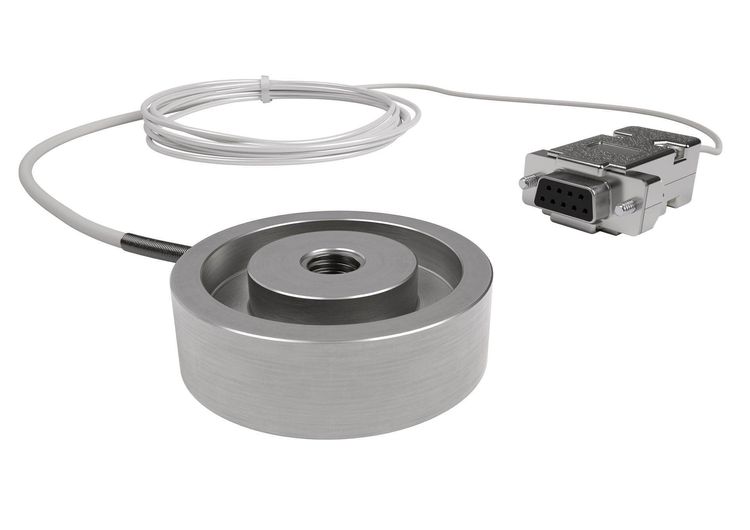

MBD2 miniature thru-hole force sensor with TEDS connector

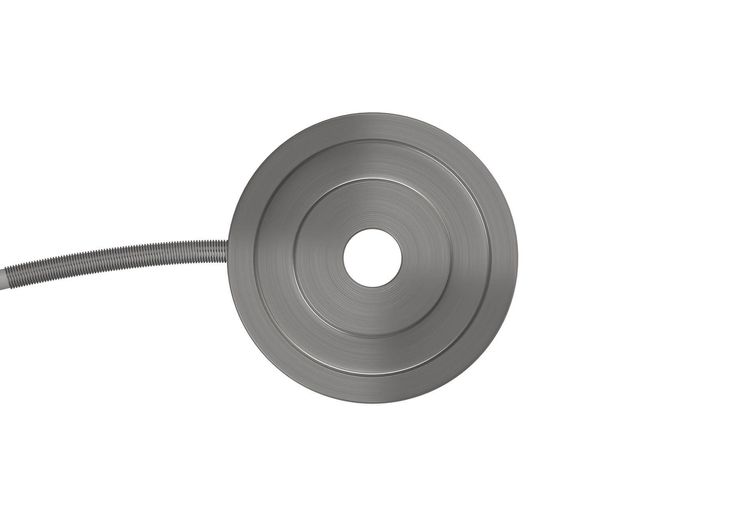

MBD2 miniature thru-hole force sensor top-down view

Vue d’ensemble

Disponible dans des capacités standards s’étendant de 10lb à 5000lb, le MBD2 est conçu pour mesurer les forces  en compression présentes dans des vérins, des assemblages vissés ou des axes. Toute une gamme de diamètres intérieurs de trous lisses est disponible. La technologie de jauges de contrainte en pont complet offre une excellente stabilité à long terme et garantit des performances élevées même dans les applications nécessitant plus de 1 million de cycles de charge.

Construit en acier inoxydable de haute qualité, le capteur est protégé par un capot en époxy collé.

Le MBD2 peut être équipé d’une sortie par câble ou de connecteurs industriels standards. En tant qu’aide supplémentaire aux intégrateurs, le MBD2 peut être équipé d’une puce TEDS (Transducer Electronic Data Sheet) qui en fait un capteur « intelligent » intégrant une puce mémoire stockant des données de fabrication et d’étalonnage.

Téléchargements

Caractéristiques principales

  • Haute précision ± 0,25%
  • Bas-profil
  • Faible diamètre
  • Nombreux diamètres intérieurs
  • Mesure de force en compression
  • Faible poids
  • Construction en acier inoxydable
  • Plage de température compensée -15°C à + 70°C
  • Indice de protection IP64

Applications

Applications générales de test et mesure ainsi que de surveillance et de contrôle de machines. Idéal pour les machines d’emballage, machines d’assemblage ou équipements de test de fin de ligne.
