Was ist eine Single-Point-Wägezelle?

Eine Single-Point-Wägezelle ist eine der Hauptarten oder Typen von Wägezellen, die in der Wägeindustrie weit verbreitet ist. Andere Typen sind z.B. Druck-, Zug- und Biegestab-Wägezellen. Das charakteristische Merkmal einer Single-Point-Wägezelle ist ihre Fähigkeit, exzentrische Belastungen aufzunehmen. Normalerweise muss die Last auf die Zelle ausgerichtet werden, um genaue Messwerte zu erhalten. Wenn sich das Gewicht außerhalb der Achse bewegt, führt dies zu Fehlern. Single-Point-Wägezellen ermöglichen aufgrund ihres geometrischen Designs eine gewisse Flexibilität und können daher selbst bei ungleichmäßiger Gewichtsverteilung genaue Messwerte beibehalten.

Diese Fähigkeit macht sie perfekt für den Einsatz in Plattformwaagen, bei denen es eine gewisse Variabilität bei der Platzierung der Last geben kann. Die Messobjekte können überall auf der Plattform platziert werden und dennoch wird ihr Gewicht genau gemessen. Dies ist in der Praxis von enormem Wert, da es die Auswirkungen menschlicher Fehler bei der Platzierung eliminiert. Durch den einfachen und genauen Erhalt der Messwerte, entfällt der Bedarf an Spezialausrüstung oder Schulungen für Unternehmen. Außerdem kann eine Waage mit einer einzigen Zelle gebaut werden, anstatt eine Kombination von Zellen an jeder Ecke zu benötigen.

Was ist eine Single-Point-Wägezelle?

Funktionsprinzip

Single-Point-Wägezellen sind, wie alle anderen modernen Wägezellen auch, im Wesentlichen Aufnehmer, die Kraft oder Gewicht in ein elektrisches Signal umwandeln. Dazu verwenden sie Dehnungsmessstreifen, die am Körper der Wägezelle angebracht sind. Unter Last verformt sich die Form der Wägezelle leicht. Diese Änderung wird von den Dehnungsmessstreifen erfasst, die sich im Einklang mit dem Körper verformen, was zu einer Spannungsänderung führt. Dieses Spannungssignal ist proportional zur Anfangskraft oder zum Anfangsgewicht und kann daher zu deren Berechnung verwendet werden.

Design

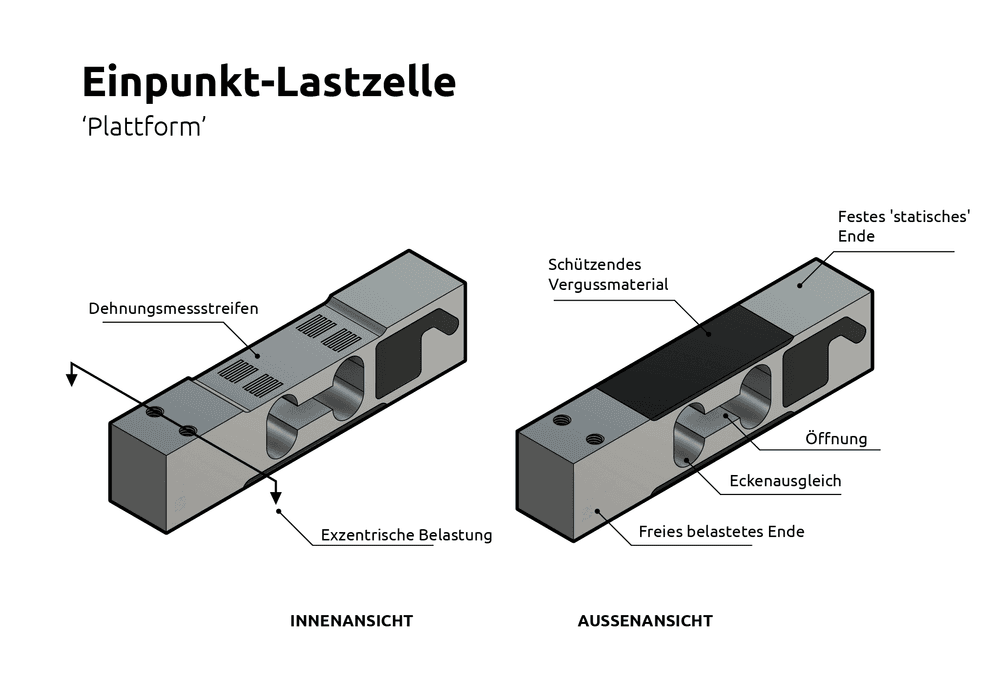

Single-Point-Wägezellen gibt es in zahlreichen Formen und Größen, um verschiedenen Arten von Anwendungen gerecht zu werden. Alle verfügen über eine innere Öffnung, die eine geometrisch präzise Aussparung des Körpers darstellt. Dadurch unterscheiden sie sich oft optisch von Biegestab-Wägezellen. Diese Öffnung steuert die Dicke des Metalls an verschiedenen Punkten des Wägezellenkörpers und ist der Schlüssel für die Fähigkeit der Zelle, exzentrische Belastungen aufzunehmen.

Single-Point-Wägezellen sind normalerweise entweder aus rostfreiem Stahl oder aus hochwertigem Aluminium gefertigt, wobei sich letzteres am besten für den Einsatz bei geringerer Kapazität eignet. Sie sind sowohl vergossene als auch hermetisch abgedichtete Versionen erhältlich, je nach dem Grad des erforderlichen Umweltschutzes, wobei einige Modelle eine ATEX-Zulassung für den Einsatz in explosionsgefährdeten Bereichen bieten.

Flintec Produkte

Flintec bietet eine breite Palette von Single-Point-Wägezellen, die sowohl in großen als auch in kleinen Bestellmengen erhältlich sind. Alle unsere Produkte werden vollständig von uns hergestellt, wodurch hochwertige Materialien und eine ausgezeichnete Bauqualität gewährleistet sind. Sollten Sie etwas Einzigartiges benötigen, können wir Ihnen mit einer kundenspezifischen Lösung helfen. Wir können verschiedene Dienstleistungen anbieten, dazu zählen mechanische Konstruktion, Elektronik- und Software-Entwicklung, Prüfung und Kalibrierung, Verwaltung von Zulassungs- und Zertifizierungsprozessen bis hin zu vollständigen projektverwalteten Entwicklungs- und Änderungsprojekten. Kontaktieren Sie uns, um mehr darüber zu erfahren.
